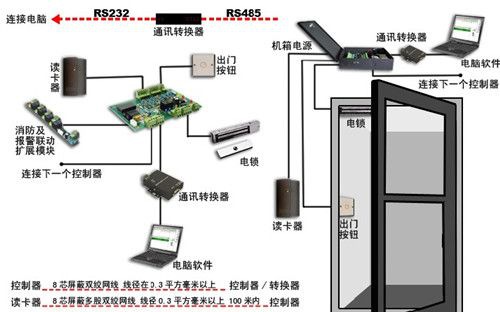

门禁系统由门禁控制器、读卡器、电锁(带门磁)、电源、出门按钮、通讯转换器、感应卡、管理软件等组成。门禁系统一般采用RS485总线方式联网和TCP/IP网络联网，整个系统的拓扑结构显得非常简单，整个工程的实施过程中可分为管线敷设、设备安装接线、系统调试三个阶段。

（1）布线
布线时需考虑美观以及安全性，在不破坏墙面的前提下，尽量做到安全、节省和实用，尽可能的避免走明线。需在墙面打孔订线槽时，应与甲方讲明，尽量有书面的协议，以免以后造成不必要的麻烦。在布线时，应在线的两端贴上标签，标明情况，使人一目了然。电源线对接应按照“棕正蓝负”、“白正黑负”、“红正黑福”等规则。电源线以及视频线应尽量避免有接头，除了非用接头不可得，其接头必须采用压线或焊接。
（2）安装设备
装磁力锁需在门上打孔时，若是木质门，则可直接8mm手枪钻直接打孔；若是铁质门，应先用4.2mm钻头，再用6mm钻头，最后用8mm钻头；若是玻璃门，则应用专业的钻头打孔，或者用U型架直接夹在门上。在只装进出门按钮时，只需从电源引出一根网线，将两个按钮并联，用网线中的两根，接电源的COM及NC端；
（3）设备调试
1、系统安装完成后，先把一路门禁读卡器信号接入主机，然后单独检测该路门禁读卡器情况，有无漏报、误报情况发生。这一路检测没问题后在接入另一路，如此这样，把每一路都单独检测一遍，确认无误后再把所有线路接齐。
2、管理人员可以根据使用人员的权限分别授权，如部分人员可以在任意时间进出任意的地点，普通人员只能凭授权卡在授权时间内进出授权范围。当所有门禁点的正常开启和非法开启时，查看控制中心电脑是否有纪录。
3、尝试中心电脑因故障或其它原因不能和控制器连接，控制器是否可以独立纪录所控制门点的相关信息，当中心电脑连接后，所有信息是否可以自动上传，是否可以保证信息纪录的完整性。

原则一：读卡器到控制器的距离要小于100米，建议在60米以内。
原则二：电脑和其他控制器串连的总线长度小于1200米，建议在1000米以内，如果距离更远则需要增加中继器，通讯距离可达5000米，也可以用TCP/IP局域网进行联网。
原则三：玻璃门宜接电插锁，木门宜接阴极锁，防火门宜接磁力锁(电磁锁)。
原则四：通讯转换器可挂接127台门禁控制器。
