1. 扩流。
　　把一只小功率可控硅和一只大功率三极管组合，就可得到一只大功率可控硅，其最大输出电流由大功率三极管的特性决定 。为电容容量扩大电路。利用三极管的电流放大作用，将电容容量扩大若干倍。这种等效电容和一般电容器一样，可浮置工作，适用于在长延时电路中作定时电容。用稳压二极管构成的稳压电路虽具有简单、元件少、制作经济方便的优点，但由于稳压二极管稳定电流一般只有数十毫安，因而决定了它只能用在负载电流不太大的场合。可使原稳压二极管的稳定电流及动态电阻范围得到较大的扩展，稳定性能可得到较大的改善。
2.模拟。
　　用三极管够成的电路还可以模拟其它元器件。大功率可变电阻价贵难觅，用还有就是模拟电路可作模拟品，调节 510 电阻的阻值，即可调节三极管 C 、 E 两极之间的阻抗，此阻抗变化即可代替可变电阻使用。为用三极管模拟的稳压管。其稳压原理是：当加到 A 、 B 两端的输入电压上升时，因三极管的 B 、 E 结压降基本不变，故 R2 两端压降上升，经过 R2 的电流上升，三极管发射结正偏增强，其导通性也增强， C 、 E 极间呈现的等效电阻减小，压降降低，从而使 AB 端的输入电压下降。

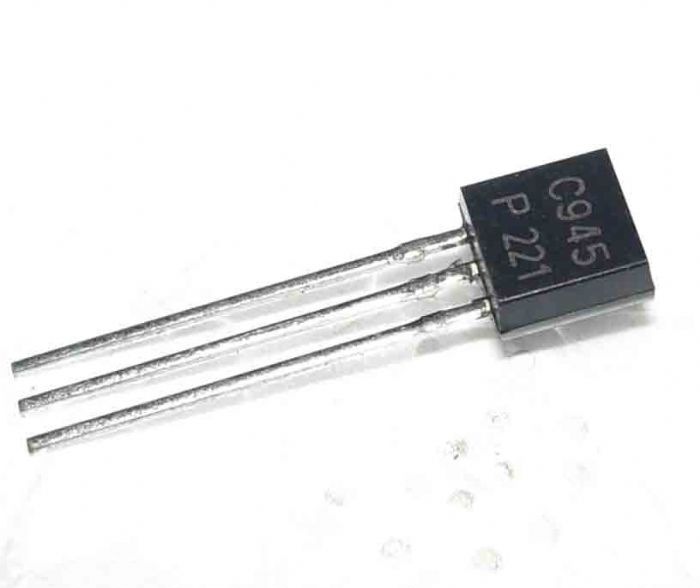

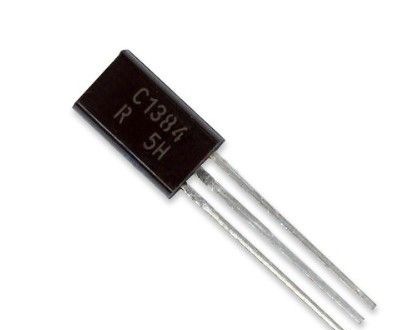

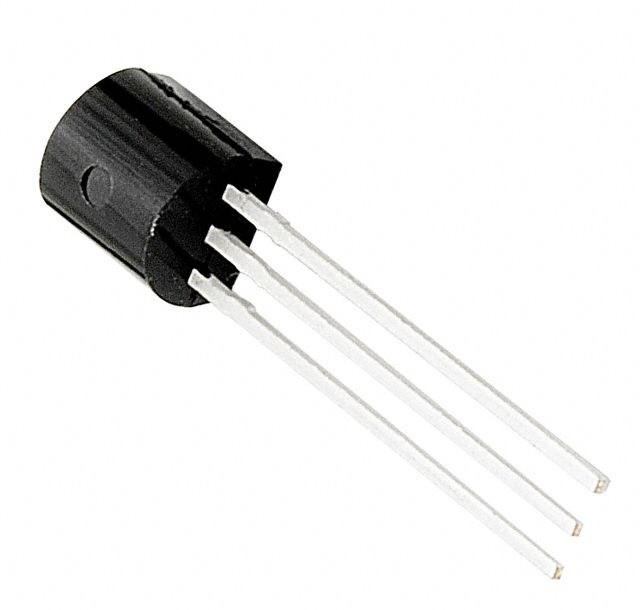

　　三极管，全称应为半导体三极管，也称双极型晶体管,晶体三极管，是一种电流控制电流的半导体器件。其作用是把微弱信号放大成辐值较大的电信号，也用作无触点开关。晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把整块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区。由于不同的组合方式，形成了一种是NPN型的三极管，另一种是PNP型的三极管。
　　三极管分很多种，按功率大小可分为大功率管和小功率管；按电路中的工作频率可分为高频管和低频管；按半导体材料不同可分为硅管和锗管；按结构不同可分为NPN管和PNP管。无论是NPN型还是PNP型都分为三个区，分别称为发射区、基区和集电区，由三个区各引出一个电极，分别称为发射极（E）、基极（B）和集电极（C），发射区和基区之间的PN结称为发射结，集电区和基区之间的PN结称为集电结。其中发射极箭头所示方向表示发射极电流的流向。在电路中，晶体管用字符T表示。具有电流放大作用的三极管，在内部结构上具有其特殊性，这就是：其一是发射区掺杂浓度大于集电区掺杂浓度，集电区掺杂浓度远大于基区掺杂浓度；其二是基区很薄，一般只有几微米。这些结构上的特点是三极管具有电流放大作用的内在依据。

　　晶体三极管按材料分有两种：锗管和硅管。而每一种又有NPN和PNP两种结构形式，但使用最多的是硅NPN和PNP两种三极管，两者除了电源极性不同外，其工作原理都是相同的。
一、PNP型三极管工作原理
1、PNP管放大原理：
　　当PNP管的VC〈VB〈VE时,使得集电结反偏,发射结正偏时,管子的发射极电流流入管子,基极电流和集电极电流流出管子,且集电极电流跟基极电流之间成β关系,三极电流满足IE=IB+IC=IB(1+β·IB)。即,基极电流可以控制集电极电流,这种控制作用就称为管子的放大作用。
2、开关作用原理：
　　当管子的VC〉VB,且VE〉VB时,集电结和发射结都正偏,管子工作于饱和状态,此时管子的管压降约为0.1-0.3V。IC=VCC/RC ,即,集电极电流基本取决于集电极电源和集电极电阻,与IB无关,相当于一个闭合的开关。
　　当VC〈VB VE〈VB时,两PN结均反偏,管子工作于截止状态。此时管子的三个电极均无电流。相当于一个断开的开关。
