两位三通电磁阀 |
| 【导读】 |
编辑：吴子雪 日期:2018-03-29 |
| 两位三通电磁阀，顾名思义就是电子配件的一种，来控制电流的物品。那么，小编相信很多朋友都和小编一样并不了解到底什么是两位三通电磁阀，它是用来干什么的？那么，小编接下来就和大家一起了解一下。 |
|

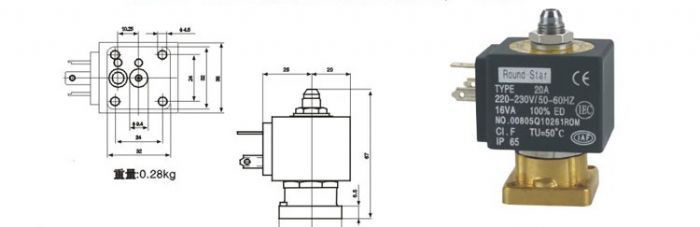

 | | | 两位三通电磁阀介绍 | |  | | | 两位三通电磁阀中两位三通指的是该阀的(阀芯)机能,其中两位指该阀阀芯有二个工作位置,即阀芯动作前的初始位,阀芯动作后在另一个工作位置。三通指的是该阀可实现在初始位的通道,在另一位置时改变为另一通道(如ABC三个口中,初始位时AB口通,阀动作后另一位置时AC口通)的切换(相当于单刀二位的转换开关)。实际阀体上有五个口,所以又称五口二位三通阀(其它二个口是系统根据功能要求来接用,在气动系统中常用作放空、回流口用),它是气/液动控制系统中的比较常见机能的一种转换控制阀 | | |
| | | 参数范围 | |  | | 型号规格：DN0.5～DN500
：0、0.1、0.6、1.0、1.6、2.5 .......................100MPa
适用介质：气、水、油、蒸汽、制冷剂、腐蚀性流体
介质温度：-200～+200℃
介质粘度：小于50CSt（大于时需定制）
防护性能：IP65
防爆标志：ExdⅡCT5 防爆型型号中有F字母
阀门材质：304、316、
控制方式：一进二出(ZC2/31)、二进一出(ZC2/32), 一进一出 (ZC2/3常闭式 . ZC2/3K常开式)
电源电压：DC3～127V AC36～380V
连接方式：内螺纹、外螺纹、法兰
泄 漏 量：零
备注：
1 外形尺寸、接口尺寸根据所需要产品电话或图纸传真告知。
2 特殊要求可定制。 | | |

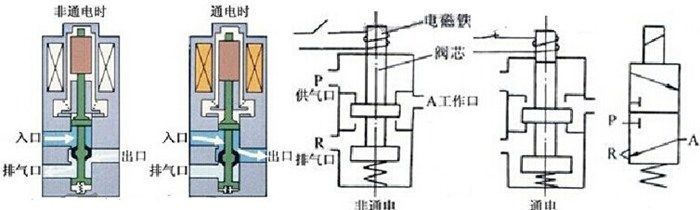

| | | 工作原理 | |  | | 一进二出：(ZC2/31) 当电磁阀线圈通电时，出介质端(2)第一路打开，第二路(3)关闭；当电磁阀线圈断电时，出介质端第一路(2)关闭，第二路(3)打开；
二进一出：(ZC2/32) 当电磁阀线圈通电时，进介质端第一路(2)打开，第二路(3)关闭；当电磁阀线圈断电时，进介质端第一路(2)关闭，第二路(3)打开；(此内阀两进口端前必需加单向阀)；
一进一出：常闭式(ZC2/3)---当电磁阀线圈通电时，接口2通向接口1，接口3关闭；当电磁阀线圈断电时，接口2关闭，接口1通向接口3；
常开式(ZC2/3K)---当电磁阀线圈断电时，接口3通向接口1，接口2关闭；当电磁阀线圈通电时，接口3关闭，接口1通向接口2。 | | |
| | | 两位三通电磁阀工作原理 | |  | | | 电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。 | | |
