网线的排列顺序

【导读】	编辑：吴子雪日期:2018-03-31
我们在家里用电脑上网时，都会需要用网线来连接电脑与信号源。有时候网线出现断裂的情况下，会影响我们的工作或娱乐。那么网线是如何排序的呢？下面就和小编一起来学习一下详细步骤。

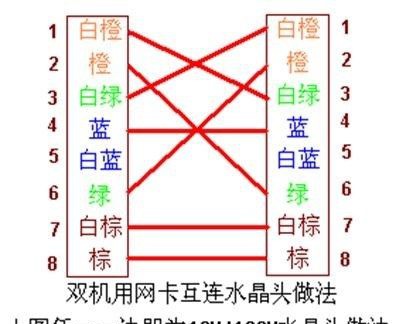

网线排序步骤1-2

　　双绞线的四对八根导线是有序排列的，对于100M及以上的网络传输速率，每一根线都有定义(即各有分工)，八种颜色的线如何实现快速排序并对应到RJ-45水晶头的导线槽内，总结出技巧：

①：将四对双绞线初排序，如果以深颜色的四根线为参照对象。

②：拧开每一股双绞线，浅色线排在左，深色线排在右，深色、浅色线交叉排列。

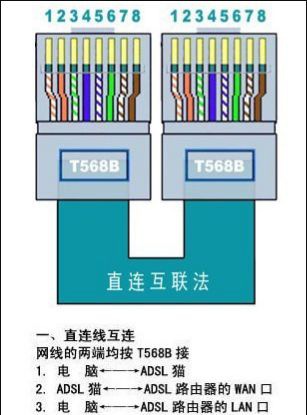

网线排序步骤3-4

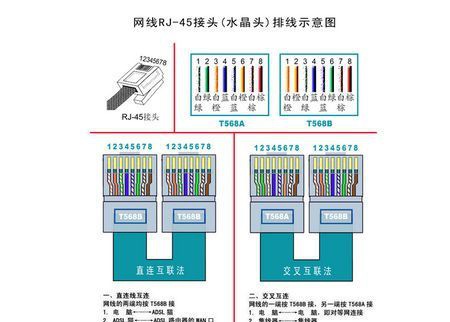

③：将白兰和白绿两根线对调位置，对照T568B标准，发现线序已是：白橙，橙，白绿，兰，白兰，绿，白棕，棕。

④：将八根线并拢，再上下、左右抖动，使八根线整齐排列，前后(正对操作者)都构成一个平面，最外两根线位置平行。

　
　　

网线排序步骤5-6

⑤：用夹线钳将导线多余部分剪掉，切口应与外侧线相垂直，与双绞线外套间留有1.2～1.5cm的长度，注意不要留太长(外套可能压不到水晶头内，导致线压不紧，容易松动，导致网线接触故障)，也不能过短(八根线头不易全送到槽位，导致铜片与线不能可靠连接，使得RJ-45头制作达不到要求或制作失败)。

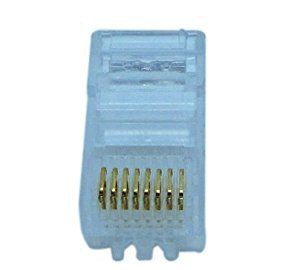

⑥：将八根线头送入槽内，送入后，从水晶头头部看，应能看到八根铜线头整齐到头。

网线排序步骤7-8

⑦：检查线序及送线的质量后，就可以完成最后一道压线工序。压线时，应注意先缓用力，最后才可能用力压，切不可用力过猛，因为容易导致铜片变形，不能刺破导线绝缘层而于线芯可靠连接。

⑧：压好线后，就可以用测线仪检测导通状况了。 (PS:测试全部通后灯闪烁正常从1-8的指示灯)。
